Preamp Aikido rumoroso
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy
Ciao,
ho costruito un esemplare del circuito proposto su Tubecad nei seguenti articoli:
Introducing the Aikido
http://www.tubecad.com/2004/blog0011.htm
Aikido Variations
http://www.tubecad.com/2004/blog0013.htm
More Aikido
http://www.tubecad.com/2004/blog0016.htm#MoreAikido
Aikido revisited
http://www.tubecad.com/2005/January/blog0030.htm
More Aikido testing
http://www.tubecad.com/2005/January/blog0032.htm
Aikido Enhancement
http://www.tubecad.com/2005/January/blog0033.htm
In particolare il mio usa le E88CC (Nos Mullard) in entrambe le posizioni (ho provato a usare le CV2492 ma dava segni di enorme micronofonicità se toccavo chassis o tubi), 8mA nel primo stadio e circa 10 nel secondo.
I filamenti sono alimentati con tensione stabilizzata, riferita a circa 40V da massa.
B+ 220V stabilizzata, con rete R-C (150 Ohm - 10uF MKP) per canale (ma anche collegandoli in parallelo secco non cambia).
Il problema è che il suono è ottimo ma ho un rumore di fondo (tipo rumore bianco o rosa) tale che se uso il My_Ref risulta fin troppo udibile dalle casse (e fastidioso).

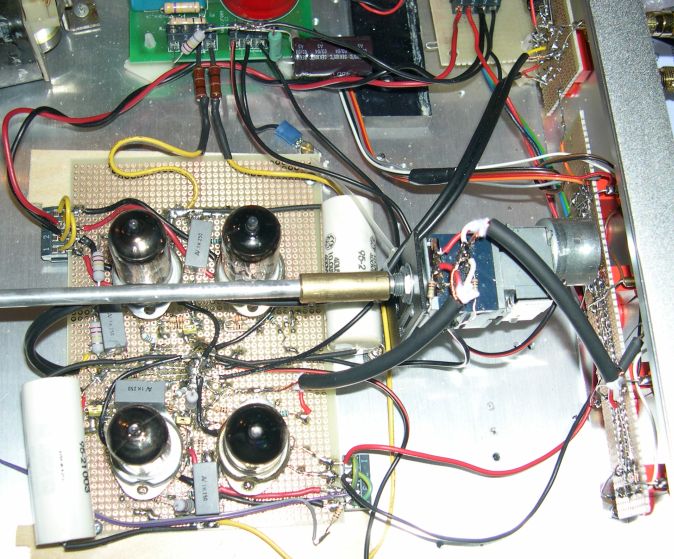

Cosa potrebbe causare questo rumore? Il layout è sul lato rame di una millefori, come da foto allegata.
Ogni consiglio è gradito.
Ciao
Andrea
ho costruito un esemplare del circuito proposto su Tubecad nei seguenti articoli:
Introducing the Aikido
http://www.tubecad.com/2004/blog0011.htm
Aikido Variations
http://www.tubecad.com/2004/blog0013.htm
More Aikido
http://www.tubecad.com/2004/blog0016.htm#MoreAikido
Aikido revisited
http://www.tubecad.com/2005/January/blog0030.htm
More Aikido testing
http://www.tubecad.com/2005/January/blog0032.htm
Aikido Enhancement
http://www.tubecad.com/2005/January/blog0033.htm
In particolare il mio usa le E88CC (Nos Mullard) in entrambe le posizioni (ho provato a usare le CV2492 ma dava segni di enorme micronofonicità se toccavo chassis o tubi), 8mA nel primo stadio e circa 10 nel secondo.
I filamenti sono alimentati con tensione stabilizzata, riferita a circa 40V da massa.
B+ 220V stabilizzata, con rete R-C (150 Ohm - 10uF MKP) per canale (ma anche collegandoli in parallelo secco non cambia).
Il problema è che il suono è ottimo ma ho un rumore di fondo (tipo rumore bianco o rosa) tale che se uso il My_Ref risulta fin troppo udibile dalle casse (e fastidioso).
Cosa potrebbe causare questo rumore? Il layout è sul lato rame di una millefori, come da foto allegata.
Ogni consiglio è gradito.
Ciao
Andrea
- gluca
- sostenitore
- Messaggi: 10583
- Iscritto il: 10 ott 2005, 18:31
- Località: Italì
- Been thanked: 6 times
Andrea,
ho seguito solo di striscio i 3D su DIYAUDIO sull'AIKIDO ... ma mi sembra di ricorda un post in cui si parlava di un problema simile al tuo.
Hai provato a cercare anche lì? (forse si?!)
Ciao.
Gianluca
---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
ho seguito solo di striscio i 3D su DIYAUDIO sull'AIKIDO ... ma mi sembra di ricorda un post in cui si parlava di un problema simile al tuo.
Hai provato a cercare anche lì? (forse si?!)
Ciao.
Gianluca
---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
"i was looking back to see if you were looking back at me to see me looking back at you"
- audiofanatic
- sostenitore
- Messaggi: 5762
- Iscritto il: 11 ott 2005, 15:46
- Località: Italy
- Has thanked: 1 time
- Been thanked: 28 times
- Contatta:
hai separato valvola alta e bassa? magari basta riferire a circa 100V i filamenti di quella altaCiao,
ho costruito un esemplare del circuito proposto su Tubecad nei seguenti articoli:
In particolare il mio usa le E88CC (Nos Mullard) in entrambe le posizioni (ho provato a usare le CV2492 ma dava segni di enorme micronofonicità se toccavo chassis o tubi), 8mA nel primo stadio e circa 10 nel secondo.
I filamenti sono alimentati con tensione stabilizzata, riferita a circa 40V da massa.
B+ 220V stabilizzata, con rete R-C (150 Ohm - 10uF MKP) per canale (ma anche collegandoli in parallelo secco non cambia).
Il problema è che il suono è ottimo ma ho un rumore di fondo (tipo rumore bianco o rosa) tale che se uso il My_Ref risulta fin troppo udibile dalle casse (e fastidioso).
Ogni consiglio è gradito.
Ciao
Andrea
Originariamente inviato da andypairo - 16/02/2006 : 16:59:22
Filippo
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy
Ciao,
le valvole sono una per il primo stadio e una per il secondo, per ragioni di polarizzazione e per avere la possibilità di cambiare tipo.
In ogni caso la E88CC prevede una tensione catodo-filamento di 50V max per la inferiore (ai pin 6,7,8) e di 130V per la superiore (pin 1,2,3).. o ho preso un abbaglio?
Ciao
Andrea
le valvole sono una per il primo stadio e una per il secondo, per ragioni di polarizzazione e per avere la possibilità di cambiare tipo.
In ogni caso la E88CC prevede una tensione catodo-filamento di 50V max per la inferiore (ai pin 6,7,8) e di 130V per la superiore (pin 1,2,3).. o ho preso un abbaglio?
Ciao
Andrea
- gluca
- sostenitore
- Messaggi: 10583
- Iscritto il: 10 ott 2005, 18:31
- Località: Italì
- Been thanked: 6 times
AH! Era il tuo 3D...
uuumm +40V riferito a massa. Dovresti essere a circa 110V tra anodo valvola inferiore e catodo valvola superiore. Quindi la valvola di sopra vede il filamento a -70V e quella inferiore a +40V.
Se non mi sono confuso sembra che la valvola alta abbia il DV tra catodo e filamento troppo bassa.
Ma anche con la 2492 aveva lo stessoproblema (microfonicità a parte)?
Ciao
Gianluca
---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
uuumm +40V riferito a massa. Dovresti essere a circa 110V tra anodo valvola inferiore e catodo valvola superiore. Quindi la valvola di sopra vede il filamento a -70V e quella inferiore a +40V.
Se non mi sono confuso sembra che la valvola alta abbia il DV tra catodo e filamento troppo bassa.
Ma anche con la 2492 aveva lo stessoproblema (microfonicità a parte)?
Ciao
Gianluca
---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
"i was looking back to see if you were looking back at me to see me looking back at you"
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy

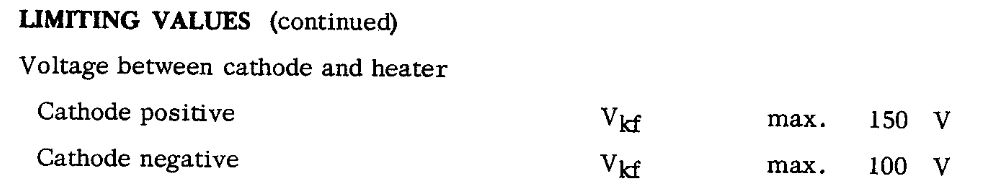

Dunque guardando il datasheet Philips della E88CC ho un limite massimo (mi ricordavo male) di 150V con catodo positivo rispetto al filamento (valvola alta) e 100V con catodo negativo, per cio potrei anche lasciarlo a massa che nnn succede niente (il catodo del triodo superiore sta a circa 110-115V). Ho provato anche a metterlo a massa ma non cambia nulla.
Ho anche cercato eventuali oscillazioni con l'oscilloscopio ma nulla.
Con le CV2492 (che sono sostanzialmente delle E88CC mil-spec a basso rumore) il rumore era leggermente meno ma c'era questa tendenza alla microfonicità.

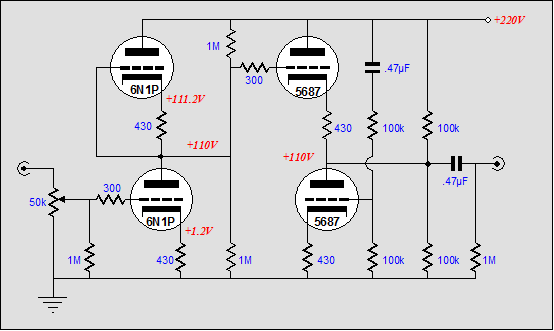

Per i più pigri ecco uno schema.
Le differenze:
-Uso C da 1uF -250V invece dei 0,47 (un po' al pelo ma conto di cambiarli a breve)
-I tubi sono tutti E88CC, Rk del primo stadio 330Ohm, del secondo 220.
-I partitori a destra della 5687 nello schema usano delle R da 220K (avevo solo quelle di potenza adeguata)
-Ho provato a inserire dei grid stopper dove non presenti ma senza risultati apprezzabili
Ciao
Andrea
Ho anche cercato eventuali oscillazioni con l'oscilloscopio ma nulla.
Con le CV2492 (che sono sostanzialmente delle E88CC mil-spec a basso rumore) il rumore era leggermente meno ma c'era questa tendenza alla microfonicità.
Per i più pigri ecco uno schema.
Le differenze:
-Uso C da 1uF -250V invece dei 0,47 (un po' al pelo ma conto di cambiarli a breve)
-I tubi sono tutti E88CC, Rk del primo stadio 330Ohm, del secondo 220.
-I partitori a destra della 5687 nello schema usano delle R da 220K (avevo solo quelle di potenza adeguata)
-Ho provato a inserire dei grid stopper dove non presenti ma senza risultati apprezzabili
Ciao
Andrea
-
- starting member
- Messaggi: 164
- Iscritto il: 07 ott 2005, 22:35
- Località: Italy, Genova
- plovati
- sostenitore
- Messaggi: 7962
- Iscritto il: 05 ott 2005, 20:19
- Località: Italy
- Has thanked: 3 times
- Been thanked: 38 times
io propenderei per due possibilità:
banda troppo elevata e quindi rumore termico (mettere un filtro RC in ingresso che stringe a 30KHz fa diminuire?)
leakage di griglia o scarso isolamento catodo/riscaldatore (non le abbiamo testate per questi parametri, ma solo per Ia e gm), cambiando valvola il rumore cambia?
_________
Piergiorgio
banda troppo elevata e quindi rumore termico (mettere un filtro RC in ingresso che stringe a 30KHz fa diminuire?)
leakage di griglia o scarso isolamento catodo/riscaldatore (non le abbiamo testate per questi parametri, ma solo per Ia e gm), cambiando valvola il rumore cambia?
_________
Piergiorgio
_________
Piergiorgio
Piergiorgio
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy
Ciao Piergiorgio, ti stavo aspettando
Dunque il rumore è più o meno sempre lo stesso, non credo che tutte le valvole (tra cui alcune di provenienza diversa) possano avere lo stesso problema....
Per il problema banda non ci avevo pensato, posso mettere un C verso massa dopo il primo grid stopper e vedere... ma come la metto col fatto che ho il pot in ingresso?
Ciao
Andrea
Dunque il rumore è più o meno sempre lo stesso, non credo che tutte le valvole (tra cui alcune di provenienza diversa) possano avere lo stesso problema....
Per il problema banda non ci avevo pensato, posso mettere un C verso massa dopo il primo grid stopper e vedere... ma come la metto col fatto che ho il pot in ingresso?
Ciao
Andrea
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy
Ulteriore aggiunta:
- ho provato a mettere un C verso massa dopo il grid stopper del triodo di ingresso ma nulla è cambiato.
-utilizzando l'unico tubo pin-compatibile con mu più basso (la 6h30) che ho in casa il rumore è affievolito (me sempre dello stesso tipo; direi che la strada da seguire sembra questa.
Domanda: che tubi ci sono che possano lavorare in questa configurazione (come B+), possibilmente con mu minore di 20 (meglio se vicino a 10, tanto non mi serve molto guadagno) ?
Potrei usare le E182CC (ma devo ri-cablare), alternative?
Ciao
Andrea
- ho provato a mettere un C verso massa dopo il grid stopper del triodo di ingresso ma nulla è cambiato.
-utilizzando l'unico tubo pin-compatibile con mu più basso (la 6h30) che ho in casa il rumore è affievolito (me sempre dello stesso tipo; direi che la strada da seguire sembra questa.
Domanda: che tubi ci sono che possano lavorare in questa configurazione (come B+), possibilmente con mu minore di 20 (meglio se vicino a 10, tanto non mi serve molto guadagno) ?
Potrei usare le E182CC (ma devo ri-cablare), alternative?
Ciao
Andrea
- PPoli
- sostenitore
- Messaggi: 4000
- Iscritto il: 08 ott 2005, 01:03
- Località: Casalecchio di Reno - Italy
- Been thanked: 2 times
Ecc99? mu=22
http://www.jj-electronic.sk/pdf/ECC99.pdf
Avresti anche 200V di tolleranza tra catodo e filamento.
http://www.jj-electronic.sk/pdf/ECC99.pdf
Avresti anche 200V di tolleranza tra catodo e filamento.
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy
Grazie, in effetti sembrano triodi interessanti.6H6p (mu=16) ... ne ho qualcuna se vuoi provare.
Ciao
Originally posted by gluca - 18/02/2006 : 01:08:53
Ho però in casa delle E182CC (mu = 24, i dati in mop possesso danno la 6h6 per mu=20), conviene che comincio a provarlo con questi e poi vediamo...
Per quanto riguarda la limitazione della banda ho provato anche a inserire un C (per ora valore casuale) dopo il grid stopper del triodo alto della seconda valvola e in effetti il rumore è diminuito parecchio.
Ora però ho bisogno di una conferma sul calcolo del filtro passa basso:
-La griglia rappresenta realmente un circuito aperto?
-L'impedenza sorgente è la Zout del SRPP in // alle 2 res da 1 M e poi il tutto in serie al grid stopper, giusto?
Attendo lumi e suggerimenti.... sono abbastanza un neofita in fatto di valvole...
Ciao
Andrea
- plovati
- sostenitore
- Messaggi: 7962
- Iscritto il: 05 ott 2005, 20:19
- Località: Italy
- Has thanked: 3 times
- Been thanked: 38 times
Non mi quadra troppo il tutto.
Il Myref ha un filtro in ingresso (la rete che comprende il 2 20pF), quindi se senti del rumore è compreso in banda audio.
Le maggiori indiziate sono le resistenze da 1M, che potresti abbassare a 100K ad esempio. Hai usato le Allen Bradley di 60 anni fa?
Il filamento delle valvole alte le connetterei a un potenziale prossimo alla tensione di uscita e quello basso a massa, ammesso di aver utilizzato valvole diverse per il ramo alto e quello basso.
Sto benedetto Aikido lo avranno realizzato in centinaia di esemplari, sei l'unico ad avere questo problema?
_________
Piergiorgio
Il Myref ha un filtro in ingresso (la rete che comprende il 2 20pF), quindi se senti del rumore è compreso in banda audio.
Le maggiori indiziate sono le resistenze da 1M, che potresti abbassare a 100K ad esempio. Hai usato le Allen Bradley di 60 anni fa?
Il filamento delle valvole alte le connetterei a un potenziale prossimo alla tensione di uscita e quello basso a massa, ammesso di aver utilizzato valvole diverse per il ramo alto e quello basso.
Sto benedetto Aikido lo avranno realizzato in centinaia di esemplari, sei l'unico ad avere questo problema?
_________
Piergiorgio
_________
Piergiorgio
Piergiorgio
-
- sostenitore
- Messaggi: 1069
- Iscritto il: 07 ott 2005, 22:35
- Località: Italy
Secondo me hai qualche oscillazione nel secondo stadio. Come grid stopper se ce la fai prova ad usare resistenze smd che sono molto migliori per questo scopo. Alza il valore del secondo grid stopper a 1K-4K7 a passi successivi. La res sul catodo da 430ohm dovrebbe già fungere da cathode stopper quindi se puoi anche in questo caso usa un resistenza a montaggio superficiale.
In caso tu non riesca a provare resistenze smd, usa carbone, meglio impasto, da 1/4W e abbi l'accortezza di collegarle quanto più possibile a ridosso dei pin della metà alta della 5687.
Prova anche ad aggiungere un 100nF direttamente a ridosso della 5687, tra anodo del tubo alto e catodo della metà inferiore.
Se hai qualche oscillazione probabilmente in questo modo dovresti riuscire a tenerla sotto controllo.
Marco
In caso tu non riesca a provare resistenze smd, usa carbone, meglio impasto, da 1/4W e abbi l'accortezza di collegarle quanto più possibile a ridosso dei pin della metà alta della 5687.
Prova anche ad aggiungere un 100nF direttamente a ridosso della 5687, tra anodo del tubo alto e catodo della metà inferiore.
Se hai qualche oscillazione probabilmente in questo modo dovresti riuscire a tenerla sotto controllo.
Marco
Marco
-
