Ciao,
sto rifacendo il mio Aikido con le PCB di diyaudio. Prima era p2p ma gli zoccoli erano fissato solo con delle torrette e quindi c'erano problemi di microfonicità e di altezza nel caso di utilizzo di tubi più alti delle E88CC.
Passando all'alimentatore prima usavo un regolato tipo Maida ma mi intrigava l'uso di rettificazione a tubi. Ho le PCB per l'alimentatore proposto da Bas Horneman
http://www.diyaudio.com/forums/showthre ... post715013
ma ci sono alcuni problemi:
-1 la rettificatrice 6x5 è troppo alta e quindi dovrei montare lo zoccolo a 90° e anche così l'orientamento delle placche non è verticale come mi hanno suggerito
-2 ad una simulazione con PSUD2 come proposto l'alimentatore mi stressa la valvola (eccede il max repetitive peak all'accensione)
Pensavo quindi che tanto vale rifarlo da zero, magari usando con profitto le induttanze 5H-80mA che ho. Dovendo usare la PSU per due canali è meglio mettere le induttanze subito dopo il rettificatore o sull'ultimo ramo verso l'amplificatore?
Cioè: Trafo - ponte ibrido ( c ) - L - C - e poi [R - C] per canale
oppure
Trafo - ponte ibrido ( c ) - R - C -e poi [ L - C] per canale ?
Ciao
Andrea
Alimentatore per Aikido
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy

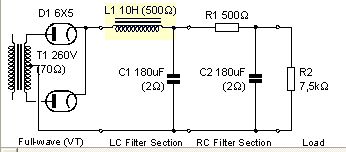

Ho fatto ulteriori prove/simulazioni utilizzando i componenti a mia disposizione e sono infine giunto ad uno schema con 6x5 (ponte ibrido) ingresso induttivo (2 induttanze 5H - 80mA in serie), 180uF di filtro primario e un R-C (1k - 180uF) per canale.
Assorbimento stimato circa 30mA (simulato da una R da 15K per ramo).
![Immagine](http://www.audiofaidate.org/uploaded/andypairo/PSUAikido.jpg)
Non sapendo come modellare un ponte ibrido (diodi "superiori" della 6x5 e "inferiori" BYV26E) ho usato un modello full-wave con secondario duale, in realtà il secondario è unico.
Inizialmente avrei voluto collegare un C di piccolo valore tra le due induttanze ma la prima cominciava a vibrare per cui ho desistito.

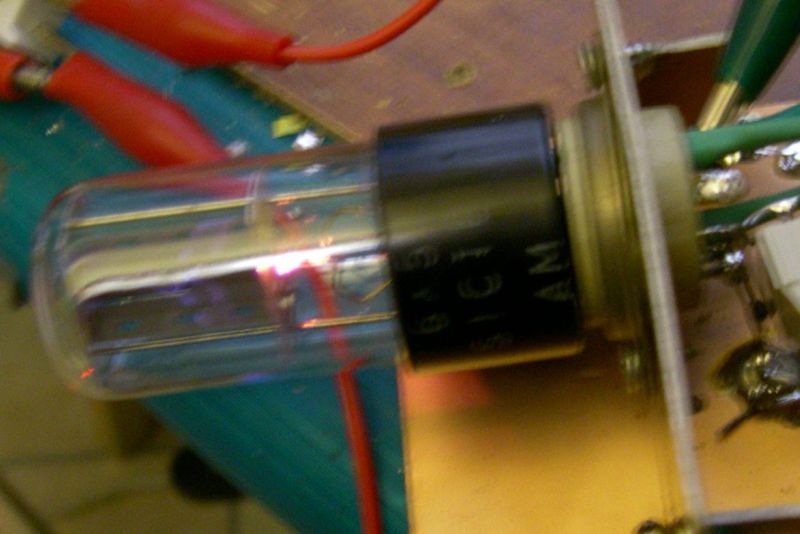

Ora, accendendo il circuito in penombra ho notato una cosa: sulla placca della 6x5, all'accensione, sembra che si formi una "nuvoletta" blu, che "evapora" dopo alcuni secondi... è una cosa normale o devo preoccuparmi?
Ciao
Andrea![Immagine](http://www.audiofaidate.org/uploaded/andypairo/blurtube.jpg)
Assorbimento stimato circa 30mA (simulato da una R da 15K per ramo).
![Immagine](http://www.audiofaidate.org/uploaded/andypairo/PSUAikido.jpg)
Non sapendo come modellare un ponte ibrido (diodi "superiori" della 6x5 e "inferiori" BYV26E) ho usato un modello full-wave con secondario duale, in realtà il secondario è unico.
Inizialmente avrei voluto collegare un C di piccolo valore tra le due induttanze ma la prima cominciava a vibrare per cui ho desistito.
Ora, accendendo il circuito in penombra ho notato una cosa: sulla placca della 6x5, all'accensione, sembra che si formi una "nuvoletta" blu, che "evapora" dopo alcuni secondi... è una cosa normale o devo preoccuparmi?
Ciao
Andrea
![Immagine](http://www.audiofaidate.org/uploaded/andypairo/blurtube.jpg)
-
- sostenitore
- Messaggi: 689
- Iscritto il: 03 nov 2005, 23:17
- Località: Italy
Bene, allora vado avanti nella ri-costruzione.
Un'altra domanda a cui non ho mai trovato risposta: spesso occorre riferire il filamento a una tensione intermedia tra B+ e massa per problemi di isolamento tra catodo e filamento.
In molti circuiti, soprattutto quelli dove il filamento è alimentato in AC, vengono collegati due resistori uguali ai capi del filamento e si riferisce il punto di unione dei due. Che vantaggi ha questa connessione a parte il fatto di riferire al potenziale corretto il "centro" del filamento?
Ciao
Andrea
Un'altra domanda a cui non ho mai trovato risposta: spesso occorre riferire il filamento a una tensione intermedia tra B+ e massa per problemi di isolamento tra catodo e filamento.
In molti circuiti, soprattutto quelli dove il filamento è alimentato in AC, vengono collegati due resistori uguali ai capi del filamento e si riferisce il punto di unione dei due. Che vantaggi ha questa connessione a parte il fatto di riferire al potenziale corretto il "centro" del filamento?
Ciao
Andrea
-
- sostenitore
- Messaggi: 1069
- Iscritto il: 07 ott 2005, 22:35
- Località: Italy
Il partitore con le due resistenze si usa quando il secondario per alimentare i filamenti in alternata non ha la presa centrale.Bene, allora vado avanti nella ri-costruzione.
Un'altra domanda a cui non ho mai trovato risposta: spesso occorre riferire il filamento a una tensione intermedia tra B+ e massa per problemi di isolamento tra catodo e filamento.
In molti circuiti, soprattutto quelli dove il filamento è alimentato in AC, vengono collegati due resistori uguali ai capi del filamento e si riferisce il punto di unione dei due. Che vantaggi ha questa connessione a parte il fatto di riferire al potenziale corretto il "centro" del filamento?
Ciao
Andrea
Originally posted by andypairo - 21/01/2007 : 09:01:04
Quanto alla domanda...motore di ricerca :p
http://www.audiofaidate.org/forum/viewt ... ,filamenti
Marco
Marco
-
