Stadio pre con SRPP
-
- starting member
- Messaggi: 141
- Iscritto il: 09 ago 2006, 02:30
- Località: Italy
Ho 300 V a disposizione (ovviamente anche meno volendo) e volevo dimensionare uno stadio pre con SRPP molto semplice che abbia guadagno pari a 50. Il problema è che quando cortocircuito la griglia della valvola alta con l'anodo della valvola bassa il simulatore smette di simulare. Come posso fare? Che valvola scegliere e che valore devono avere le resistenze catodiche? Oppure, quale simulatore devo usare?
Grazie.
Alessandro.
Grazie.
Alessandro.
- plovati
- sostenitore
- Messaggi: 7962
- Iscritto il: 05 ott 2005, 20:19
- Località: Italy
- Has thanked: 3 times
- Been thanked: 38 times

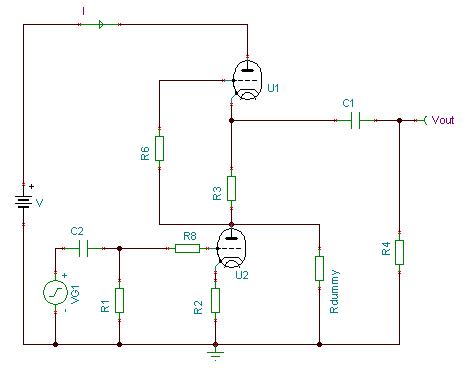

Devi mettere una resistenza Dummy, che cioè serve solo ad ingannare il simulatore, come in questo schema:
Spice infatti non digerisce circuiti con nodi di corrente con generatori ideali e maglie con generatori ideali di tensione e corrente insieme. Se metti un aresistenza da ad esempio 10 Megaohm, il circuito nella pratica resta lo stesso ma per Spice è differente. Puoi provare anche ad aumentare il numero di iterazioni e rilassare l'errore ammesso.
Io uso tina, che trovo perfetto, facilissimo da usare, bella grafica e uso intuitivo.
_________
Piergiorgio
Spice infatti non digerisce circuiti con nodi di corrente con generatori ideali e maglie con generatori ideali di tensione e corrente insieme. Se metti un aresistenza da ad esempio 10 Megaohm, il circuito nella pratica resta lo stesso ma per Spice è differente. Puoi provare anche ad aumentare il numero di iterazioni e rilassare l'errore ammesso.
Io uso tina, che trovo perfetto, facilissimo da usare, bella grafica e uso intuitivo.
_________
Piergiorgio
_________
Piergiorgio
Piergiorgio
- plovati
- sostenitore
- Messaggi: 7962
- Iscritto il: 05 ott 2005, 20:19
- Località: Italy
- Has thanked: 3 times
- Been thanked: 38 times
Mii, in tempo reale...
Per il dimensionameto del SRPP guardati una discussione aperta da poco e l'articolo in biblioteca. le due resistenze uguali pari a 1/gm nel punto di lavoro usato sono il punto di partenza canonico per lo stadio SRPP.
R6 lasciala di valore alto ma non troppo per non avere troppo rumore, da 10k a 100k va bene qualsiasi valore.
Piuttosto per avere un guadagno pari a 50 devi alzare la tensione. ma che ti serve un guadagno di 50 per un pre?
_________
Piergiorgio
Per il dimensionameto del SRPP guardati una discussione aperta da poco e l'articolo in biblioteca. le due resistenze uguali pari a 1/gm nel punto di lavoro usato sono il punto di partenza canonico per lo stadio SRPP.
R6 lasciala di valore alto ma non troppo per non avere troppo rumore, da 10k a 100k va bene qualsiasi valore.
Piuttosto per avere un guadagno pari a 50 devi alzare la tensione. ma che ti serve un guadagno di 50 per un pre?
_________
Piergiorgio
_________
Piergiorgio
Piergiorgio
-
- starting member
- Messaggi: 141
- Iscritto il: 09 ago 2006, 02:30
- Località: Italy
Forse mi sono spiegato male, non si tratta di un pre bensi dello stadio pre che andrà a pilotare un long-tail a 6SN7 che a sua volta piloterà due KT88.
L'idea di mettere R6 uguale a zero mi era venuta guardando molti schemi della Audioinnovations. I loro SRPP sono tutti così. In ogni modo ho notato che con 300 V e 12AX7 si ottiene un guadagno pari a 78 circa.
Grazie.
Alessandro.
L'idea di mettere R6 uguale a zero mi era venuta guardando molti schemi della Audioinnovations. I loro SRPP sono tutti così. In ogni modo ho notato che con 300 V e 12AX7 si ottiene un guadagno pari a 78 circa.
Grazie.
Alessandro.
-
- starting member
- Messaggi: 141
- Iscritto il: 09 ago 2006, 02:30
- Località: Italy
A questo punto mi sembra tutto chiaro, poi ritiro fuori gli schemi Audioinnovations e vedo che le cose sono diverse. Ma allora la progettazione hi-end è anche frutto dell'orecchio, il che significa spesso andare i contrasto con regole e formule?Come ha spiegato Broskie un SRPP può (deve) essere ottimizzato per il carico che deve pilotare
Rkh=(Rp+2Rload)/(mu-1)
Alessandro.
- plovati
- sostenitore
- Messaggi: 7962
- Iscritto il: 05 ott 2005, 20:19
- Località: Italy
- Has thanked: 3 times
- Been thanked: 38 times
Non so come sia la progettazione hi-end, ma la normale progettazione tende ad ottimizzare tutto l'assieme, come stiamo cercando di spiegare da tempo nel forum.
Non ha senso ottimizzare un solo stadio, deve rispondere all'equilibrio globale di tutto l'oggetto.
_________
Piergiorgio
Non ha senso ottimizzare un solo stadio, deve rispondere all'equilibrio globale di tutto l'oggetto.
_________
Piergiorgio
_________
Piergiorgio
Piergiorgio
-
- starting member
- Messaggi: 141
- Iscritto il: 09 ago 2006, 02:30
- Località: Italy
L'ho letto tutto, ma come dici tu andrebbe continuato. Mi piacerebbe ad esempio sapere come procedere per passi a dimensionare un SRPP a 12AX7 alimentato a 200V accoppiato in continua con uno stadio long tail pair. Oppure si potrebbe partire da un SRPP con 6SN7 e con una diversa alimentazione e magari con un carico accoppiato con condensatore. Questo non tanto per avere un risultato da mettere in un progetto, ma per capire le varie problematiche a seconda delle varie implementazioni.
Grazie.
Alessandro
Grazie.
Alessandro
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
La griglia di una valvola offre solo un carico capacitivo se rimaniamo entro i limiti di Vgk negativo. La capacità è essenzialmente formata dalla capacità di ingresso del tubo più la capacità dovuta all'effetto Miller.Passo alla domanda di riserva. Se al mio SRPP accoppio in DC un long tail pair, quanto vale il carico visto dall'SRPP?
Grazie.
Alessandro
Originally posted by rossdt - 19/09/2006 : 23:06:41
Questo carico capacitivo va in parallelo alla R di fuga di griglia, che sarebbe bene non omettere, va bene anche 1Mohm. In generale è un carico piuttosto alto per un SRPP, per il quale non vedo grossi problemi.
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
-
- starting member
- Messaggi: 141
- Iscritto il: 09 ago 2006, 02:30
- Località: Italy
Nel mio caso per resistenza di fuga intendi la R che collega le due griglie delle due valvole del long tail tra loro?
Supponiamo di si e di dover ottimizzare il carico in funzione delle due "resistenze catodiche". Anzi, ragioniamo per assurdo e calcoliamo le due "resistenze catodiche" in funzione del carico (1M dovuto alla R di fuga). Quello che salta fuori è un valore per le suddette resistenze di circa 10k. Forse un valore un po' troppo elevato?
Alessandro
Supponiamo di si e di dover ottimizzare il carico in funzione delle due "resistenze catodiche". Anzi, ragioniamo per assurdo e calcoliamo le due "resistenze catodiche" in funzione del carico (1M dovuto alla R di fuga). Quello che salta fuori è un valore per le suddette resistenze di circa 10k. Forse un valore un po' troppo elevato?
Alessandro
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
Non ti seguo. Che ne diresti di postare uno schemino?
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:

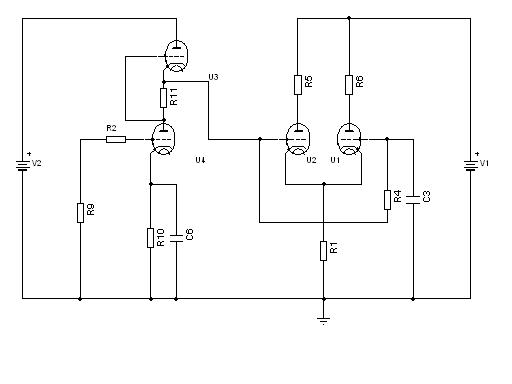

Se C3 è un corto in tutta la banda audio, presumibilmente il carico sarà rappresentato dalla Cin della prima valvola, in parallelo alla rete RC composta da R4 e dalla Cin della seconda valvola, credo.
Alto, comunque, niente di cui preoccuparsi visto che R4 ragionevolmente sarà anche 1Mohm.
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Alto, comunque, niente di cui preoccuparsi visto che R4 ragionevolmente sarà anche 1Mohm.
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
Beh, inizia a specificare V1, V2, U1, U2, U3, U4, R1, R4, R5, R5, e poi ne parliamo
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
E le valvole? Nei post precedenti non è chiaro se l'SRPP è di 12AX7 o 6SN7. Nè sappiamo che valvole vuoi mettere nel long tail.
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
-
