direi che va bene
che tubo è ?
mi puoi dare il link?
ciao
F
Originariamente inviato da fscarpa58 - 24/01/2006 : 17:09:16
non è granchè in che senso?il modello o la valvola?ecco, non è granchè
ciao
Federico
.SUBCKT k6350 A G K
+PARAMS: MU=21.5 ERP=1.3
+ KK1=541 KP=154.2 KVB=14.2 vg0=-.2 va0=0
+ CGA=3.2p CGK=3.6p CAK=0.65p RGI=1000
.param V_6={KP*( (1/MU)+((V(G,K)-vg0)/sqrt(V(A,K)**2+KVB**2)) )}
************************************************************
E8 8 0 VALUE={(V(A,K)-va0)/KP*LN(1+EXP(V_6))}
Eam am 0 VALUE= {2*Pow(V(8),ERP)/KK1}
GA A K VALUE={V(am)}
D3 5 k DX ; FOR GRID CURRENT
R1 g 5 {RGI} ; FOR GRID CURRENT
Rak A K 1G
Rgk G K 1G
C1 G K {CGK}
C2 G A {CGA}
C3 A K {CAK}
.MODEL DX D(IS=1N RS=1)
.ENDS
Originariamente inviato da fscarpa58 - 06/02/2006 : 15:03:34
ok, la simulazione non la faccio io, quindi al momento non posso dire nullaintendevo il modello
non correla benissimo i dati, ma potrai vederlo tu stesso
tracciando le curve nel simulatore.
per ciò che riguarda la valvola te lo dico fra un po'.
Federico
p.s. un "comunque grazie" non ci sarebbe stato male.
Originariamente inviato da fscarpa58 - 07/02/2006 : 13:38:21
scherzavo Filippo.dato che, avendo fatto una domanda mi dava l'idea...
Ciao Federico bel lavoro quello che stai facendo.Ciao a tutti
riprendo un vecchio thread (di un altro forum) sui modelli spice (MicroCap 6,7,8)
scherzavo Filippo.dato che, avendo fatto una domanda mi dava l'idea...
il tubo ha un coefficiente di qualità pari a 0.28, non male.
zero indica aderenza totale alla legge di Child. (quella dei 3/2)
ad esempio:
i triodi a riscaldamento diretto danno un coeff fra .1 e .2
i piccoli triodi tipo 6sn7 6dj8 sono fra .22 e .25
tubi russi tipo 6c41,6c33 di solito oltre .3-.35
pentodi a triodo da .3 a .45
fra un po' inserisco un thread sull'argomento qualità (linearità)
dei tubi
ciao a tutti
Federico
Originariamente inviato da fscarpa58 - 07/02/2006 : 14:33:09
)Alk
non so se posso aiutareti
- Intanto non conosco Pspice9.1
- poi non ho modelli di pentodi e tetrodi
(nel senso che non li ho mai fatti e mi fido poco
di quelli in circolazione)
- non ho il modello di trafo di cui parli
facciamo così
posta i modelli che hai tu sia
delle kt88 che del trafo.
io provo a vedere se funzionano in microcap.

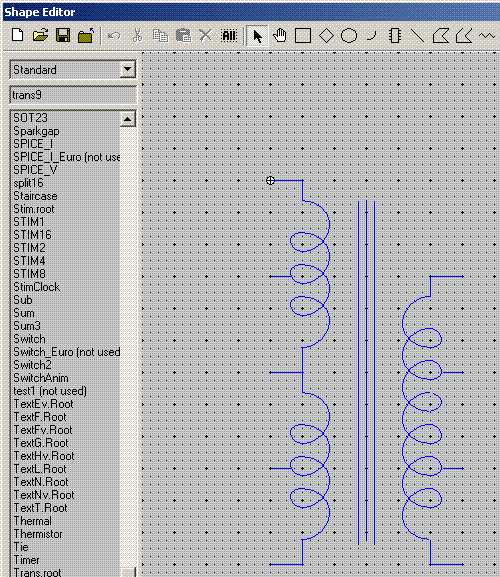

(non ci vorrà un attimo perchè dovrò farmi le
shape sia del trafo che del tubo)
fammi sapere
Federico
Ti rispondo chiedendo scusa del tempo passato dalla tua risposta.

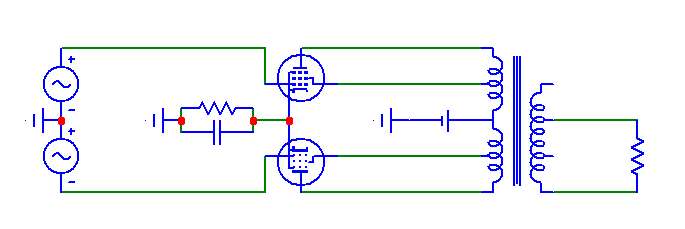

Ti invio il file Tubemods.zip scaricati dal sito di Norman Koren, nel quale è inserito il file Tube.lib cin il modello di vari triodi e pentodi e del trasformatore cui ti parlavo.

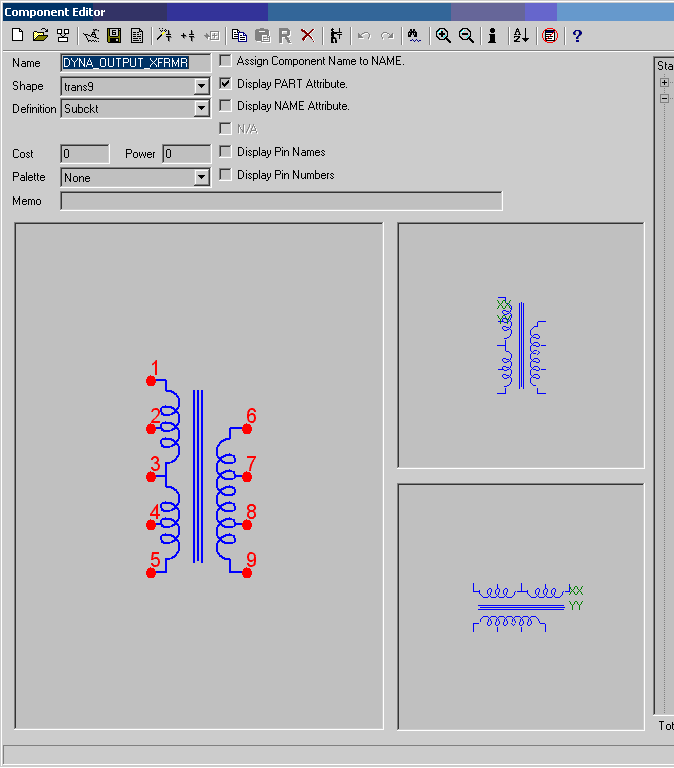

Inoltre sul sito Duncan's Amp ho trovato il modello spice di un trasformatore per PP di EL34 per Microcap, ma non so come caricarlo nelle librerie e come simularlo, il file si chiama trace50.lib.
Inoltre negli altri 3D aperti da te ho visto che usi Microcap per le simulazioni con componebti che nella versione demo non esistono o non sono abilitati, potresti indicare come fai a caricare modelli di semiconduttori in microcap? sempre che non possiedi la versione completa. Spero essere stato chiaro. Un saluto
Originariamente inviato da fscarpa58 - 10/02/2006 : 10:21:21
Allegato: Tubemods.zip ( 44203bytes ) Allegato: trace50.zip ( 283bytes )
