Messaggio 06 apr 2007, 07:49

Hola All!

Un mio amico mi chiede consiglio per un valido schema di ampli
audio, le sue richieste sono:

- ingresso linea
- single ended
- semplice da costruire
- valvola finale 807
- valvola preampli/pilota 12AX7 (preferibilmente, NON del tutto vincolante)
- alimentazione a diodi a vuoto (preferibilmente, NON del tutto vincolante)
- componenti facili da reperire
- buona qualita' audio

Sarebbe il suo primo ampli audio (anche se NON e' alle prime armi con
l' elettronica e con le valvole) quindi evitate cose troppo complesse.



Ciao!
Fabio.
________________________________________________________
La teoria è quando si sa tutto e niente funziona.
La pratica è quando tutto funziona e nessuno sa il perchè.
In questo caso, abbiamo messo insieme la teoria e la pratica:
non c'è niente che funziona... e nessuno sa il perchè!"
Albert Einstein
________________________________________________________
Mc Gyver e-mail: webmaster@teslacoil.it
Sito internet: www.teslacoil.it
Moderatore dell' ###ALTATENSIONE### Mailing List
www.altatensione.tk
________________________________________________________
Ciao!
Fabio.
________________________________________________________
La teoria è quando si sa tutto e niente funziona.
La pratica è quando tutto funziona e nessuno sa il perchè.
In questo caso, abbiamo messo insieme la teoria e la pratica:
non c'è niente che funziona... e nessuno sa il perchè!"
Albert Einstein
________________________________________________________
Mc Gyver e-mail: webmaster@teslacoil.it
Sito internet: www.teslacoil.it
Moderatore dell' ###ALTATENSIONE### Mailing List
www.altatensione.tk
________________________________________________________
Avatar utente

sostenitore

Messaggi: 3513

Iscritto il: 17 nov 2005, 02:51

Località: Italy

Messaggio 06 apr 2007, 17:13

Ad esempio qualcosa del genere?

http://www.bonavolta.ch/hobby/en/audio/6l6_1.htm

Visto che 6L6 e 807 sono più o meno compatibili. Però non so se la 807 regge più di 400V sulla g2, i datasheets parlano di un limite a 300V.


ImmagineSaluti termoionici
Giaime Ugliano

http://giaime.altervista.org
Giaime Ugliano

sostenitore

Messaggi: 1069

Iscritto il: 08 ott 2005, 00:35

Località: Italy

Messaggio 06 apr 2007, 20:22

Marco
Avatar utente

sostenitore

Messaggi: 2147

Iscritto il: 07 gen 2007, 02:50

Località: Italy - UD + PG

Messaggio 06 apr 2007, 20:52

http://www.tubeaudio.8m.com/807/807.html

;)

Marco


Originally posted by titano - 06/04/2007 :  13:22:41



Non so se è un falso allarme, ma Antivir mi si lamenta quando accedo alla pagina!
Ciao,

Francesco
Se adopera spesso l'Anello per rendersi invisibile, sbiadisce: infine diventa permanentemente invisibile e cammina nel crepuscolo sorvegliato dall'oscuro potere che governa gli Anelli.
(J.R.R. Tolkien)

sostenitore

Messaggi: 1069

Iscritto il: 08 ott 2005, 00:35

Località: Italy

Messaggio 06 apr 2007, 21:11

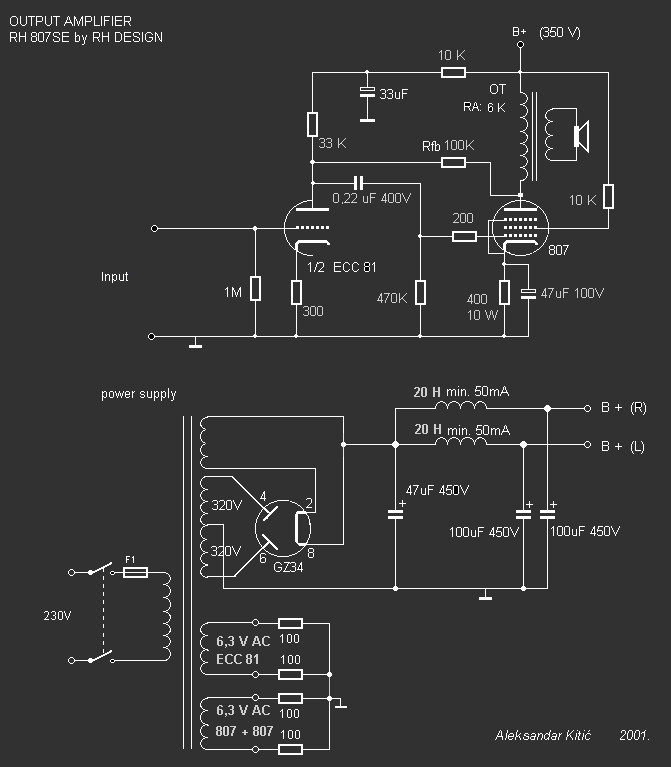

Immagine

Marco
Marco

new member

Messaggi: 3

Iscritto il: 04 gen 2007, 19:32

Località: Italy

Messaggio 12 apr 2007, 02:42

Giame hai ragione più di quella tensione non reggono,ho sperimentato il mio ampli single end simphony con le valvole le 807 con tensione superiore e si sono cotte......

new member

Messaggi: 1

Iscritto il: 16 nov 2017, 13:50

Messaggio 17 nov 2017, 16:54

Re: Consiglio ampli con 807 e 12AX7

Ciao a tutti
sono nuovo del forum. Mi chiamo Ettore Consiglio e premetto subito due cose: 1. è la prima volta che scrivo su un forum; 2. Sono totalmente ignorante in materia.
Nonostante tutto ho intenzione di realizzare un amplificatore valvolare, o meglio, l’intenzione è quella di farlo realizzare a mio padre, elettrotecnico in pensione. Purtroppo abitiamo a 600 km di distanza e ci vedremo solo quest’estate per le ferie. In quel periodo (circa 20 gg) vorrei provare a realizzare l’ampli. Immagino che per fare ciò sia opportuno avere già il progetto definitivo ed il materiale per la realizzazione. Per questo motivo parto con qualche mese di anticipo.
Scrivo su questa discussione perché vorrei realizzare l’amplificatore con le 807; il motivo è semplice, la scorsa estate, quando ero dai miei, ho ritrovato un vecchio amplificatore Geloso G-262-A e mi si è accesa la scintilla (2 807, 2 ECC83 o 12AX7 e 1 ECC81 o 12AT7). Lo schema presente in questa discussione, dovrebbe fare al caso mio o meglio essere base di partenza per la mia realizzazione.
Vi descrivo quello che mi piacerebbe fare con alcune mie considerazioni e domande. Avrei bisogno di qualcuno che mi chiarisse qualche lacuna in modo da dare un progetto definitivo a mio padre.
L’amplificatore che vorrei realizzare, dev’essere un integrato che mi dia la possibilità di collegare 3 sorgenti musicali: un lettore CD, lo smartphone di mio figlio ed il giradischi!!!!!! E qui mi sa che nascono i problemi.
Il Geloso diventa l’amplificatore donatore dal quale vorrei recuperare lo chassis, le valvole, ed il trasformatore di alimentazione. I due trasformatori di uscita ed il resto dei componenti verranno acquistati.
Le mie prime considerazioni. Ho letto da altre fonti che qualcuno ha inserito un potenziometro per il volume, significa che a tale ampli può essere collegata direttamente una sorgente musicale. Se così fosse, basterebbe inserire un commutatore per poter gestire più sorgenti musicali?
Passiamo ora al poter collegare un giradischi. Mi pare di capire che servirebbe un preamplificatore phono perché il segnale del giradischi è molto debole. Dopo essere stato preamplificato, posso collegarlo al commutatore?
Ora passo alle “richieste” vere e proprie: le mie considerazioni sono corrette? Se si, c’è qualcuno che mi possa aiutare a modificare lo schema per inserire il potenziometro del volume ed il commutatore? E soprattutto, che mi consigli uno schema per un pre phono da inserire possibilmente nello chassis?
Non so se le mie sono richieste “umane”, ma sinceramente ho proprio bisogno di aiuto.
Spero vivamente di avere qualche riscontro positivo, anche parziale, per poter realizzare il progetto.
Grazie per l’attenzione.
Saluti
Avatar utente

sostenitore

Messaggi: 5129

Iscritto il: 11 ott 2005, 17:46

Località: Italy

Messaggio 04 dic 2017, 20:05

Re: Consiglio ampli con 807 e 12AX7

Conetto ha scritto:Ciao a tutti
sono nuovo del forum. Mi chiamo Ettore Consiglio e premetto subito due cose: 1. è la prima volta che scrivo su un forum; 2. Sono totalmente ignorante in materia.


benvenuto

Nonostante tutto ho intenzione di realizzare un amplificatore valvolare, o meglio, l’intenzione è quella di farlo realizzare a mio padre, elettrotecnico in pensione. Purtroppo abitiamo a 600 km di distanza e ci vedremo solo quest’estate per le ferie. In quel periodo (circa 20 gg) vorrei provare a realizzare l’ampli. Immagino che per fare ciò sia opportuno avere già il progetto definitivo ed il materiale per la realizzazione. Per questo motivo parto con qualche mese di anticipo.
Scrivo su questa discussione perché vorrei realizzare l’amplificatore con le 807; il motivo è semplice, la scorsa estate, quando ero dai miei, ho ritrovato un vecchio amplificatore Geloso G-262-A e mi si è accesa la scintilla (2 807, 2 ECC83 o 12AX7 e 1 ECC81 o 12AT7). Lo schema presente in questa discussione, dovrebbe fare al caso mio o meglio essere base di partenza per la mia realizzazione.


ok, vorresti smontare un pushpull mono per fare un SE stereo... povero Geloso :grin: non ti conviene cercare un altro 262 e farti lo stereo pushpull?

Vi descrivo quello che mi piacerebbe fare con alcune mie considerazioni e domande. Avrei bisogno di qualcuno che mi chiarisse qualche lacuna in modo da dare un progetto definitivo a mio padre.
L’amplificatore che vorrei realizzare, dev’essere un integrato che mi dia la possibilità di collegare 3 sorgenti musicali: un lettore CD, lo smartphone di mio figlio ed il giradischi!!!!!! E qui mi sa che nascono i problemi.
Il Geloso diventa l’amplificatore donatore dal quale vorrei recuperare lo chassis, le valvole, ed il trasformatore di alimentazione. I due trasformatori di uscita ed il resto dei componenti verranno acquistati.
Le mie prime considerazioni. Ho letto da altre fonti che qualcuno ha inserito un potenziometro per il volume, significa che a tale ampli può essere collegata direttamente una sorgente musicale. Se così fosse, basterebbe inserire un commutatore per poter gestire più sorgenti musicali?


in genere si, la sensibilità è sufficiente
Passiamo ora al poter collegare un giradischi. Mi pare di capire che servirebbe un preamplificatore phono perché il segnale del giradischi è molto debole. Dopo essere stato preamplificato, posso collegarlo al commutatore?


si

Ora passo alle “richieste” vere e proprie: le mie considerazioni sono corrette? Se si, c’è qualcuno che mi possa aiutare a modificare lo schema per inserire il potenziometro del volume ed il commutatore? E soprattutto, che mi consigli uno schema per un pre phono da inserire possibilmente nello chassis?


per potenziometro e commutatore puoi rifarti all'infinità di amplificatori che trovi in rete, sono tutti uguali...
per il pre phono... ti consiglio di prenderlo già fatto

Non so se le mie sono richieste “umane”, ma sinceramente ho proprio bisogno di aiuto.
Spero vivamente di avere qualche riscontro positivo, anche parziale, per poter realizzare il progetto.
Grazie per l’attenzione.
Saluti


in conclusione, il trasformatore di alimentazione del Geloso non dovrebbe avere problemi di corrente, bisogna verificare tutte le tensioni ma mi pare di vedere che l'anodica è sufficientemente bassa per poter usare la 807 a pseudotriodo, altrimenti dovresti andare a pentodo (che non è poi malaccio), risulta un po' problematica l'alimentazione dei filamenti, perchè è un po' particolare, derivata da un 40V che serve anche come negativo di griglia, secondo me non è una buona idea smembrare il Geloso per poi dover accrocchiare le cose per tirarci fuori qualcosa, in fondo si recupera ben poco, meglio partire da zero facendo le cose per bene

Filippo

sostenitore

Messaggi: 440

Iscritto il: 24 gen 2011, 20:23

Messaggio 04 dic 2017, 21:24

Re: Consiglio ampli con 807 e 12AX7

I trasformatori geloso non sono resinati ma immersi in paraffina, cogli anni assorbono umidita e per un uso domestico possono essere pericolosi
Simone
Avatar utente

sostenitore

Messaggi: 320

Iscritto il: 16 lug 2013, 10:53

Località: Roma

Messaggio 05 dic 2017, 10:28

Re: Consiglio ampli con 807 e 12AX7

Conetto ha scritto:Ciao a tutti
sono nuovo del forum.


Scrivo su questa discussione perché vorrei realizzare l’amplificatore con le 807; il motivo è semplice, la scorsa estate, quando ero dai miei, ho ritrovato un vecchio amplificatore Geloso G-262-A e mi si è accesa la scintilla


Grazie per l’attenzione.
Saluti


Benvenuto ....

Io terrei il Geloso facendo una normale revisione. Poi come detto da FIlippo (audiofanatic) proverei a cercare un altro ampli per avere due finali mono.
Tieni presente che si sta parlando comunque di un pezzo di storia (importante) italiana.

Mi permetto di invitarti a cercare alcune recenti riviste di CHF dove ci sono delle interessanti ed approfondite trattazioni (alcune anche di carattere storico) fatte da Nardi proprio su questi amplifiactori.
The question is: what is the mana mana... the question is, who care?
http://www.youtube.com/watch?v=QTXyXuqfBLA
==============================================================
il silicio è buono solo d'estate al mare ... la soluzione è nel vuoto
Avatar utente

sostenitore

Messaggi: 11120

Iscritto il: 28 ott 2005, 00:34

Località: PG+AQ (Italy)

Messaggio 05 dic 2017, 22:48

Re: Consiglio ampli con 807 e 12AX7

zen-o ha scritto:Io terrei il Geloso facendo una normale revisione. Poi come detto da FIlippo (audiofanatic) proverei a cercare un altro ampli per avere due finali mono.
Tieni presente che si sta parlando comunque di un pezzo di storia (importante) italiana.

sottoscrivo... :nod:
Ciao, Paolo.

«Se tu hai una mela, e io ho una mela, e ce le scambiamo, allora tu ed io abbiamo sempre una mela per uno.
Ma se tu hai un'idea, ed io ho un'idea, e ce le scambiamo, allora abbiamo entrambi due idee.»
Avatar utente

starting member

Messaggi: 319

Iscritto il: 13 ott 2012, 13:31

Messaggio 06 dic 2017, 17:35

Re: Consiglio ampli con 807 e 12AX7

UnixMan ha scritto:
zen-o ha scritto:Io terrei il Geloso facendo una normale revisione. Poi come detto da FIlippo (audiofanatic) proverei a cercare un altro ampli per avere due finali mono.
Tieni presente che si sta parlando comunque di un pezzo di storia (importante) italiana.

sottoscrivo... :nod:



IDEM...
Lascia stare quello povero Geloso... piuttosto mettilo in vendita sul mercatino...
Ciao

RAUL


Non aver mai paura del domani......in fondo oggi è il giorno che temevi ieri.......
