SE di el34 realizzazione

[Dragone]

Mi sembra ora di partire con la costruzione del se di el34, perchè el34? costano poco e le ho già, perchè se? mi bastano 5w, i diffusori in ogni caso saranno sempre almeno 94db.
Ho trovato numerosi schemi in rete, forse il più famoso è quello della megahertz http://www.megahertzaudio.it/IT-il_musicale.htm, in altre discussioni avete consigliato lo schema dell' audiophile


e quello della chimera labs

mi sembrano entrambi interessanti, quale mi consigliate di realizzare considerando la mia scarsa esperienza?

è possibile fare un bias fisso con annesso milliamperometro per la regolazione? in questo modo riesco a sperimentare valvole diverse?

sabato sono alla fiera di novegro, avete qualche consiglio da darmi su cosa comperare? ad esempio si potrebbe fare una alimentazione con rettificatrice a valvole (modello???), inoltre si trovano sempre parecchi carta olio buoni per le alimentazioni ecc ma che valori???...

[Giaime]

Mah se stai parlando di EL34 a triodo (come penso che sia) non usare una 12AX7 per pilotarla, neanche parallelata ce la farà mai.

Io accoppierei in continua un cathode follower di 12AT7, e affiderei alla 12AX7 solo il phase splitting.

Saluti termoionici

Giaime Ugliano

http://giaime.altervista.org

[titano]

... e affiderei alla 12AX7 solo il phase splitting.

Non si parlava di SE?

M

[plovati]

Il secondo schema che hai richiamato, quello del sito audiofanatic è un progetto dell’Audiophile. La 12ax7 parallelata ma anche la 5751 (secondo me meglio) pilota la EL34 fino a 5-6W senza problemi. Attenzione che anche l’alimentazione è importante, usa due megacondensatori in polipropilene (chiedi a Ppoli) e una 5U4. Io lo ho realizzato e ne ero soddisfatto. L’amico che ora lo ha ne è stato talemte contento da vendere i suoi Denon monofonici da 300W. Un caso illuminante di quanto sia meglio la qualità piuttosto che la potenza.
Lo schema della Chimera labs mi piace per la sua versatilità, si puo’ cambiare valvole a piacimento. Anche il design minimalista che si puo’ replicare con del MDF e dei contenitori per alimentari è molto furbo e attraente.


_________
Piergiorgio

[Dragone]

Allora attendo l' intervento di Ppoli, mi sarebbe utile uno schema per fare l' alimentatore, magari invece dei poliproilene ci potrei mettere dei cartaolio

[plovati]

Attenzione che cartaolio da 50uF 500V sono grossi quanto tutto l'ampli e che quelli che trovi ai mercatini possono essere danneggiati eletricamente e magari perdere olio tossico. Il progetto è quello, se prevede dei polipropilene quelli ci vogliono, a maggior ragione quando l'alternativa è più costosa.
Ci sono già abbondanti margini di tweaking con il condensatore di accoppiamento e con i bypass di catodo, oltre che la possibilità di provare 12AY7 o 5751 come driver.

_________
Piergiorgio

[mr2a3]

Mi piace il D1 del secondo schema.
Ricordo che quando l'ho inserito nello scherzo ho avvertito un miglioramento.

Secondo mè è da provare a prescindere dallo schema!

Ciao
Massimo

[Dragone]

ma qualcuno ha l' articolo dell' audiophile? vorrei vedere come è fatto l' alimentatore

[PPoli]

Lo schema in questione è questo (credo)

http://www.bonavolta.ch/hobby/en/audio/el34_4.htm

Io c'entro solamente perchè ho recuperato alcuni condensatori ducati delle dimensioni di una lattina di coca cola e ne ho dati due a Piergiorgio. Ne ho ancora qualcuno ma vorrei anche utilizzarne un paio anche per me, proprio per il progetto dell'Audiophile. Ho tempi un po' lunghi però perchè le realizzazioni in cantiere sono più di quelle che il tempo a disposizione mi consente di realizzare.

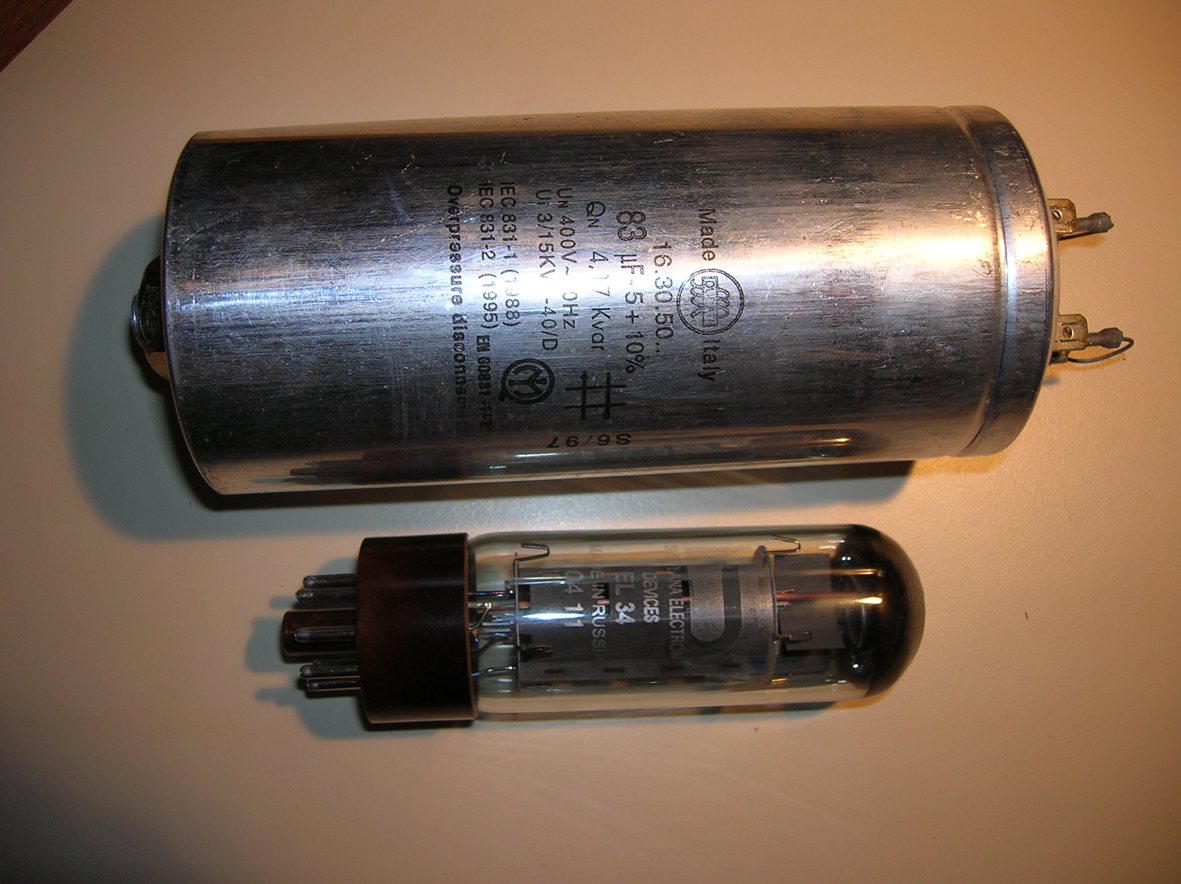

I condensatori sono questi:

http://www.paolopoli.it/temp/DSCN0693.jpg

[titano]

Ce l'ho io, te lo giro via mail...

Marco

[Dragone]

mandameli su idragoni@alice.it grazie

[titano]

In arrivo...

Ragazzi questo lo avete visto?

http://www.audiofanatic.it/Schemi/Tipo/ ... _12AT7.jpg


Sbaglio o la seconda metà delle 12AT7 fa parte di un loop di cotroreazione parallelo? Mi viene da pensare che setti il punto di lavoro per avere cancellazione armonica col feedback...che ne pensate?

Marco

[Dragone]

comunque quei condensatori mi paiono proprio quelli degli starter dei motori, sono in polipropilene anche quelli, 50uf 500v li trovo di sicuro

questi già vanno bene http://www.distrelec.com/ishopWebFront/ ... a&series=1

Ma quale è il vantaggio di un polipropilene rispetto ad un elettrolitico magari 10 volte più grosso o magari metterli entrambi? l' ultimo schema postato a solo elettrolitici

[mrttg]

Ciao,
un altro schema ben documentato:

http://www.lundahl.se/claus_b_se.html


Saluti Mrttg

[Giaime]

... e affiderei alla 12AX7 solo il phase splitting.

Non si parlava di SE?

M


Originally posted by titano - 24/01/2006 : 12:17:25

Perdonatemi... ho fatto confusione con altre cose che avevo in testa

Saluti termoionici

Giaime Ugliano

http://giaime.altervista.org

[Dragone]

allora ricapitolando, visto che il progetto dell' audiophile è quello che và per la maggiore, facciamo questo, le el34 ho delle electro harmonix, i condensatori li trovo, per il resto avete marchi e componenti da consigliarmi?

non mi è arrivato l' articolo

[gionni]

Prova lo schema con il parallelo delle ecc83.
A mio parere, quello del parallelo, non è la migliore soluzione. Ho infatti costruito un 2 stadi SE con ecc88 + EL34. Ho provato la soluzione con e senza parallelo della ecc88 ed ho constatato all'ascolto che il catodo comune d'ingresso funziona meglio in SE anzicchè in SEP (la dritta me l'ha data l'ottimo Sivieri).

Ciao.

Giovanni.

[Dragone]

ma che s**** è crollato il capannone del radiant di novegro, devo rivedere gli acquisti.....
Intanto abbiamo messo assieme un ampli con el34 sia a pentodo che a triodo, con driver di 6sn7 e non era male (considerando i trasfo di uscita pessimi) ulteriori prove dobbiamo farle con i trasfo di uscita di novarria con nucleo a c che già abbiamo, e si voleva tentare la strada del bias fisso, ci occorrerebbe però qualche consiglio o meglio schema su come implementare l' alimentatore

[titano]

Io farei una prova tipo:

-metà del bias fisso
-restante metà catodica con ccs
-bypass con condesatore plastico in "elliano ultrapath"

http://www.nutshellhifi.com/library/ETF.html

Come ti pare?

Marco

[gionni]

Io farei una prova tipo:

-metà del bias fisso
-restante metà catodica con ccs
-bypass con condesatore plastico in "elliano ultrapath"

http://www.nutshellhifi.com/library/ETF.html

Come ti pare?

Marco


Originally posted by titano - 28/01/2006 :  15:59:37

Sito molto interessante e ricco di spunti, quello. Appena tolgo il pugh-pull, provero l'elliano sull' S.E. di 6922 + EL34. C'è anche il vantaggio di eliminare il cap catodico elettrolitico sulla finale, per un plastico. Con ques'ultimo non ci dovrebbe essere controreazione sulla finale, vero?

Giovanni.
