ho finito l'alimentazione dell'anodica del prefono (2 ECC88, Mu-follower + SRPP), ora non mi rimane che inscatolare tutto...

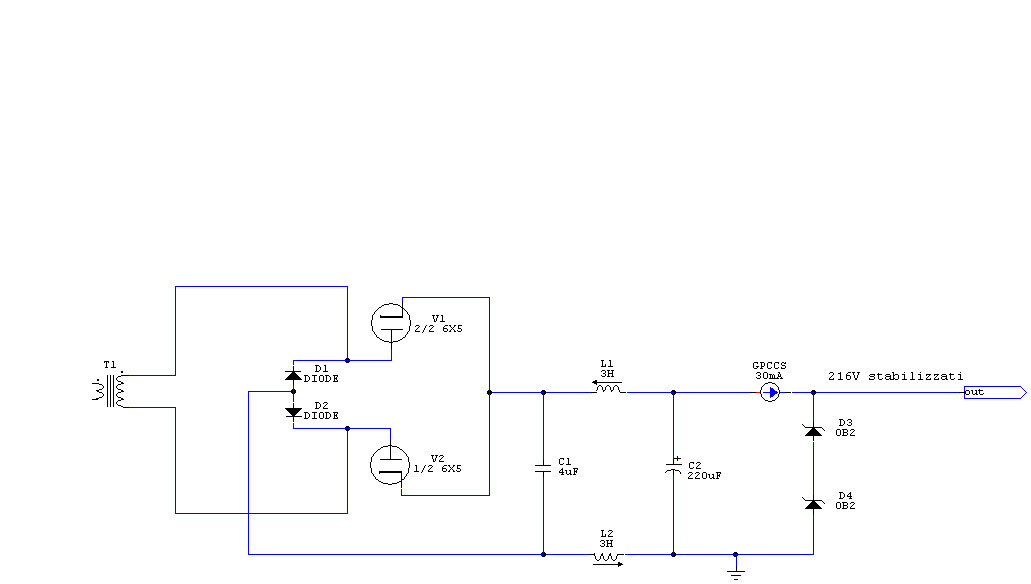

ecco lo schema che alla fine ho scelto


qualche commento?

marzio

[marziom]

ci riprovo:


ovviamente gli zener sono tubi a scarica

[Giaime]

GPCCS = ?

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org

[titano]

GPCCS = ?

La butto là... Gary Pimm


Marco

[Giaime]

Mah. Usare un CCS a stato solido su un alimentazione rettificata a vuoto, mi porterebbe qualche crisi di coscienza mistico-religiosa.

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org

[marziom]

e bravo titano..... ha vinto la bambolina!
si in effetti è il CCS di gary pimm.

Per Giaime...nessuna crisi di coscenza....ho passato già da un'po l'intolleranza religiosa......

tra l'altro non mi sono mai piaciuti gli stabilizzatori a valvole..... ingombranti e poco efficenti.... IMHO meglio lo stato solido...almeno dove serve!
La rettificazione a vuoto, almeno in questa applicazione (correnti basse) ha molti vantaggi mentre piùtosto che usare una stringa di zener rumorosi (tensione di sogli alta...) ho preferito usare i tubi a scarica, lo stato solido fa la parte delle regolazione ...che è meglio!
.......
......
vabbè, l'ammetto, ho usato i tubi a scarica perchè al buio emanano una luce violetta troppo bella!


comunque, non ti preoccupare, nel prossimo progettino che ho sulla coda delle cose da fare (finire il DAC) c'è una alimentazione completamente a stato solido....con il tuo stabilizzatore

Marzio

[Giaime]

Il "mio" stabilizzatore? Se parli di quello con l'LM317 + IRF840, prima di tutto è il Maida (non farina del mio sacco ), e secondariamente NON usarlo, ha una spaventosa risonanza intorno ai 17kHz (l'impedenza d'uscita decuplica), e non sono ancora riuscito a capire il perchè.

Sospetto che una soluzione con opamp + mosfet sia meglio... trovi qualcosa su TubeCAD.

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org

[marziom]

e me lo dici cosi... avevo gia tutti i componenti.....

vediamo che trovo su tubecad.....non vorrei utilizzare una sfilza di zener per il riferimento....

marzio

[marziom]

a proposito.....
per il contenitore stavo pensando a qualcosa tipo unison research (legno massello + ferro) sapete indicarmi qualche altro produttore sul quel genere per prendere degli spunti?

marzio

[plovati]

http://www.audiofaidate.org/forum/viewtopic.php?t=1502

_________
Piergiorgio

[marziom]

si ho visto....e risposto....
ma quello che intendevo io è qualcosa di particolare, appunto sullo stile della unison research.......non credo che vada bene per un progetto di gruppo.

marzio

[marziom]

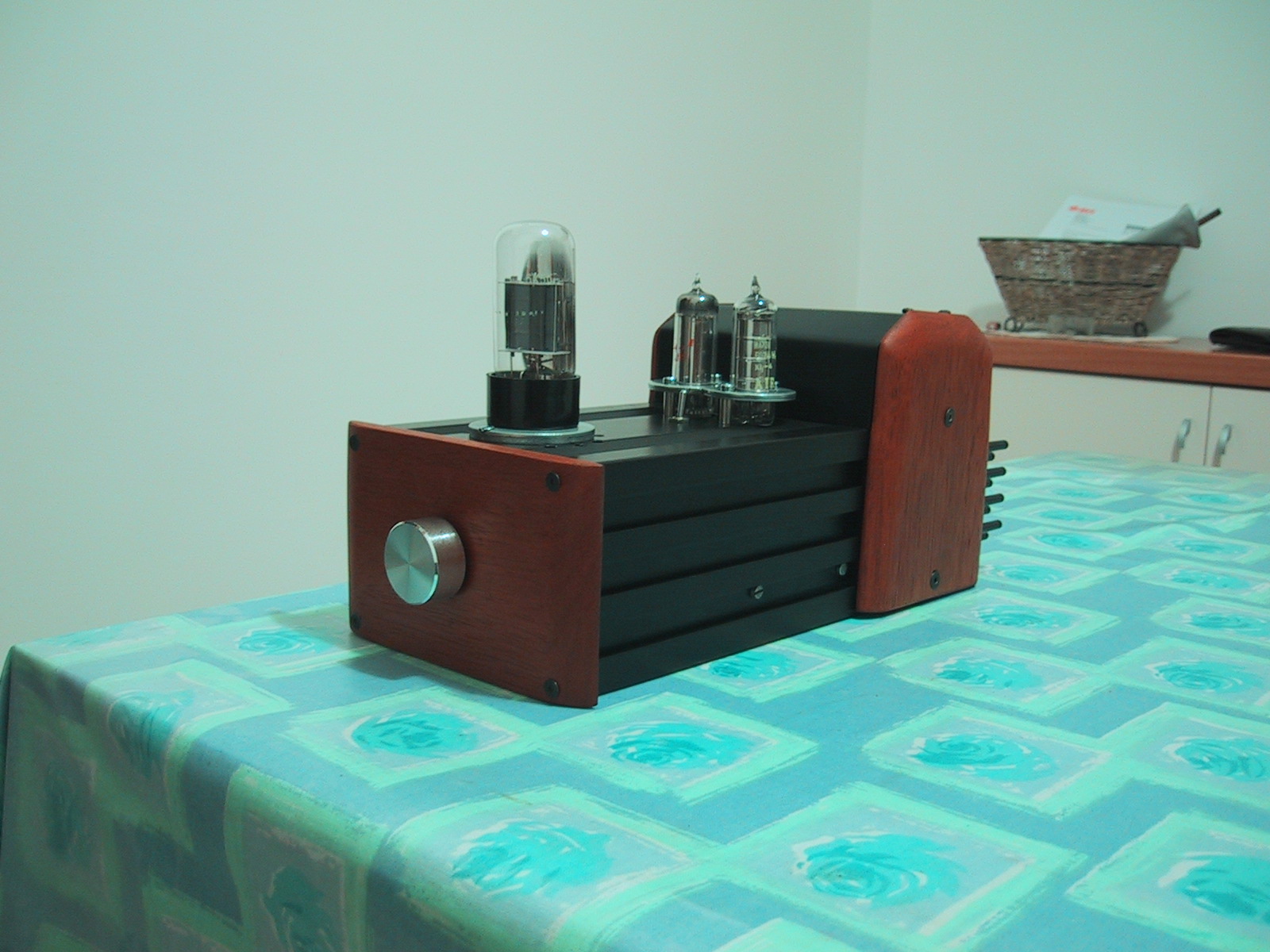

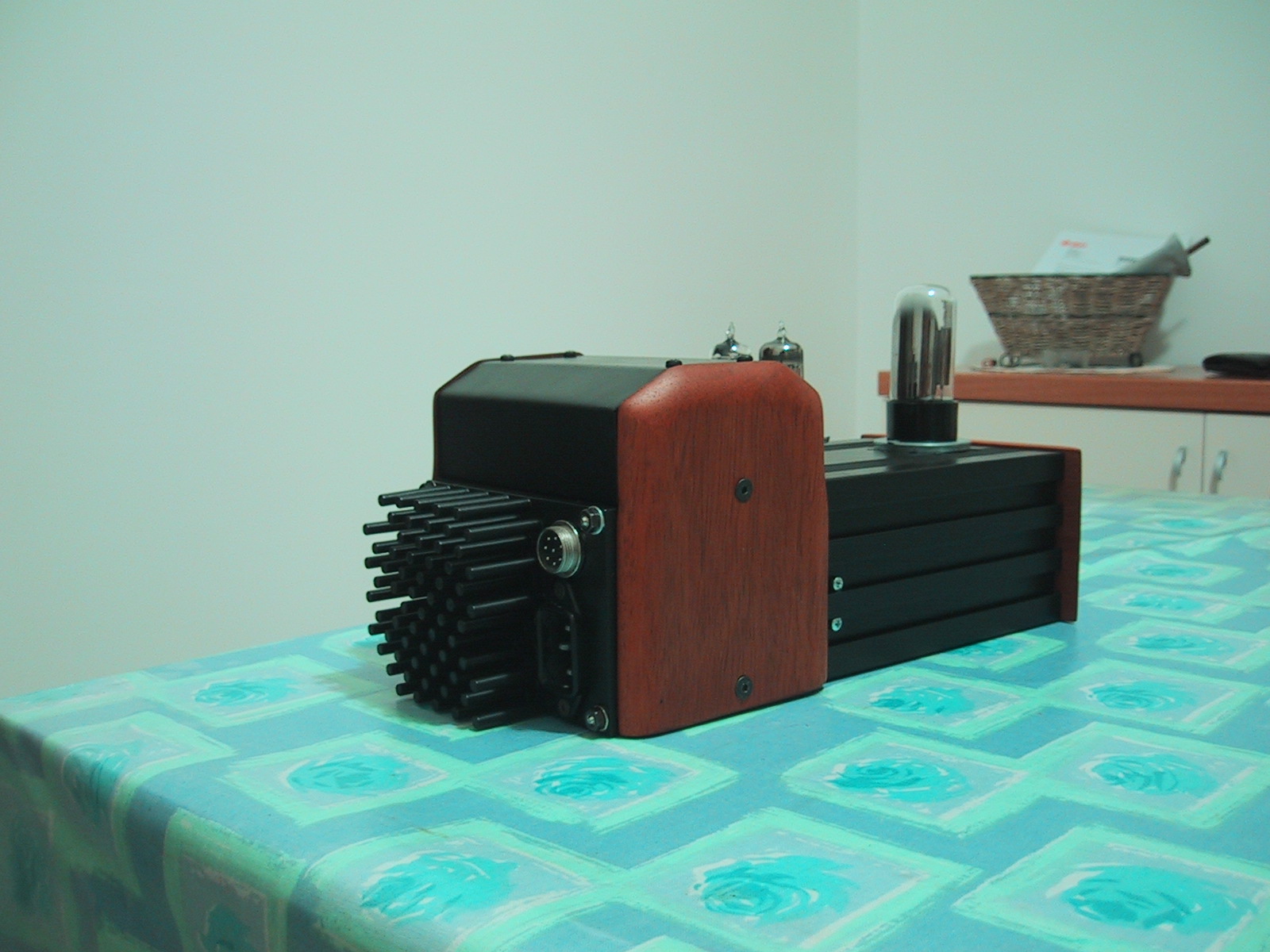

E' NATO!!!

La locomotiva! .... e guardando le foto capirete perchè l'ho chiamato cosi

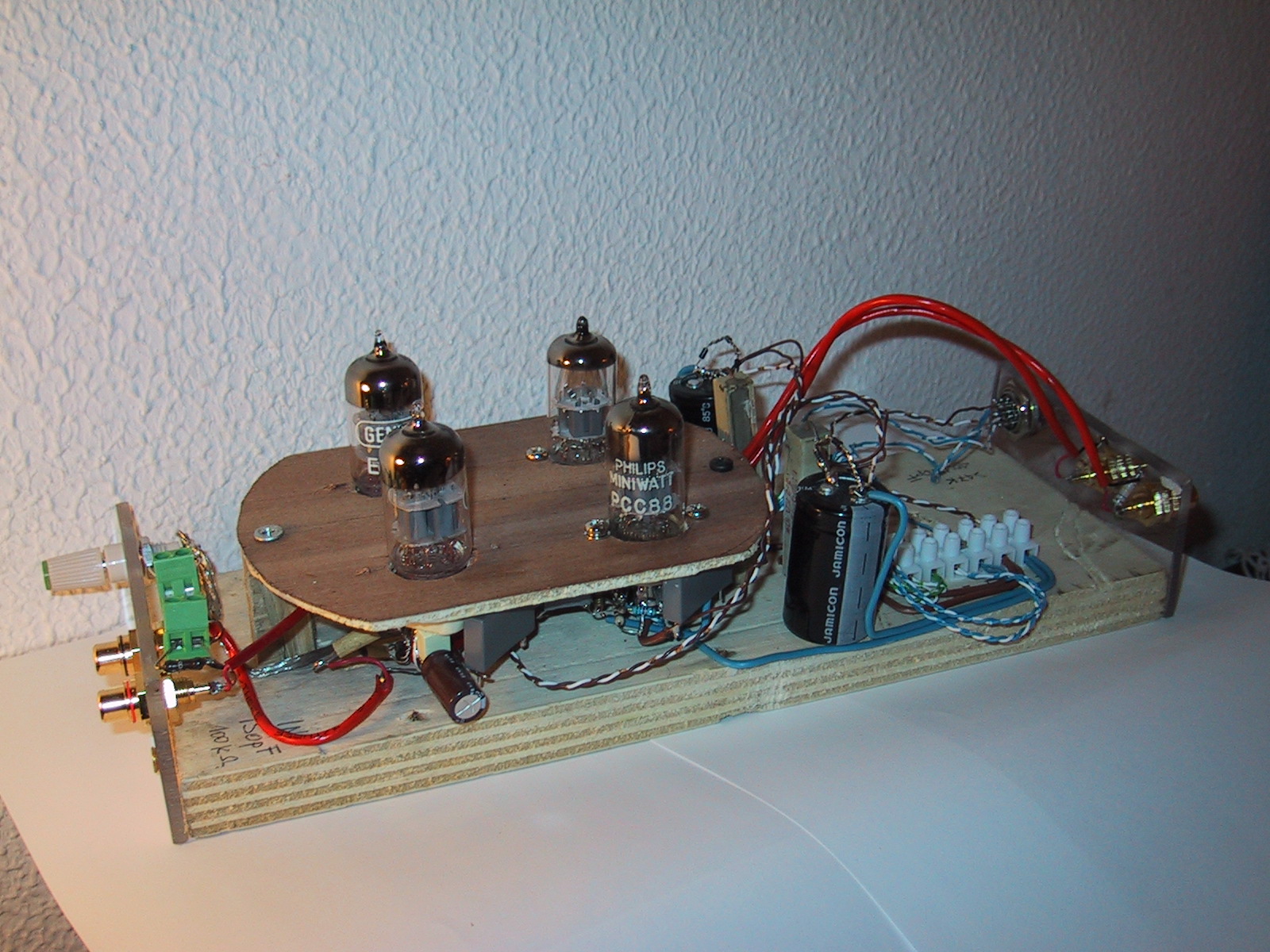

lìalimentatore è fatto!, ora tocca al pre.....questo è il prototipo:

[mr2a3]

Complimenti per l'estetica!
Invidio sempre chi riesce a fare "scatole" così belle.

Approfitto per una domanda.
Nella foto "nuda" del pre che materiale hai usato per le "placchette" dei connettori?
Forse è quella plastica "tipo vetro" che si trova in vendita nei normali negozi di bricolage?
L'avevo scartato perchè mi sembrava troppo flessibile, ma se tu l'hai usato . . . . . . .

Ciao
Massimo

[marziom]

ritagli di lexan, che in pratica è più o meno il materiale che dici tu, solo che è più spesso.
ad ogni modo a corto è molto rigido.

marzio

[gluca]

Mooolto bello. Bravo. Due domande

1) Come va l'alimentatore?? Come sai sto facendo lo stesso per il mio pre (con IXYS 10M45S)

2) Perchè il dissipatore?

Ciao
Gianluca

---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------

[mr2a3]

ritagli di lexan, che in pratica è più o meno il materiale che dici tu, solo che è più spesso.
ad ogni modo a corto è molto rigido.

marzio



Originariamente inviato da marziom - 17/11/2006 :  11:14:21

Di buon spessore c'era anche dove mi servo io, ad ingannarmi era stata la flessibilità del foglio (grosso).
Mi confermi l'impressione che il taglio e la finitura siano decisamente facili (tipo MDF)?

Grazie
Mssimo

[marziom]

Mooolto bello. Bravo. Due domande
1) Come va l'alimentatore?? Come sai sto facendo lo stesso per il mio pre (con IXYS 10M45S)

sul banco bene (misure col tester...) e all'ascolto anche....ma era montato volante.
Ora voglio fare alcuni test con visual analizer, l'ho giusto scaricato...
che faccio? metto un semplice partitore 1:10 in ingresso alla scheda audio??

2) Perchè il dissipatore?

per i filamenti!....stabilizzati con un LM317.

[gluca]

Avevo un sospetto in effetti. Sovradimensionato forse?? Io ho anche filamenti stabilizzati ma riesco ad usare dissipatori più piccoli. Purtroppo non ho ancora trovato materiale a supporto per il dimensionamento e quindi vado un pò a sentimento.

Per il mio pre ho messo trafo e circuito di alimentazione filamenti nel telaio della PSU, come mai hai scelto una strada diversa?

Ciao
Gianluca

---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------

[marziom]

le motivazioni sono molto più terra terra

ho ricliclato un contenitore mettallico che avevo e che nel posteriore aveva quel po po di dissipatore.
il trafo non ci stava (considerate che dentro ci sono ben due induttori) e cosi l'ho messo "fuori" e tra l'altro visivamente è più armonizzato con le valvole.

più seriamente invece, dai filamenti tiro fuori 1.46A (0,365A x 4 ECC88) l'LM317 al massimo ti da 1,5A il minimo che potevo fare è dissipare abbondatemente il chip

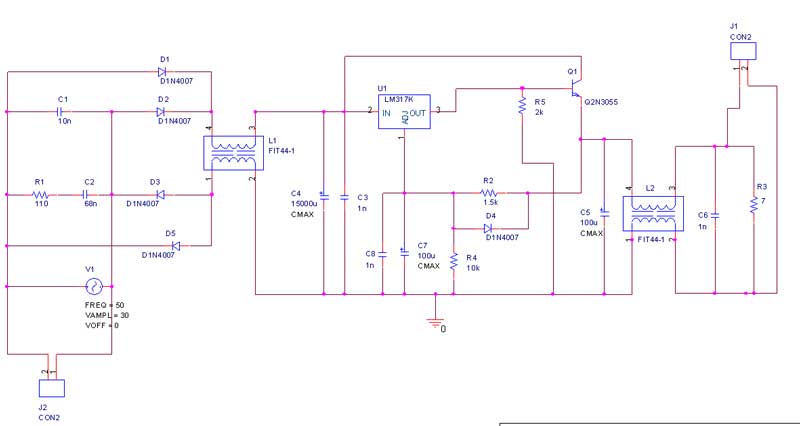

questo è lo schema della parte di alimentazione dei filamenti:



togliete il transistor che non l'ho usato.

marzio

[gluca]

LM1084 e ti passa la paura.

Invece la induttanza 3H+3H dove l'hai presa? Io me ne sto facendo avvolgere un altra (le uso anche sull'amp finale) da Raoli per 52 euro (iva e sped inclusi) da 5H+5H (45ohm per avvolgimento) 150mA.

Ciao
Gianluca

---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
